投影
①投影概念：由于光的照射，在不透明物体后面的屏幕上可以留下这个物体的影子，这种现象叫做投影。其中，我们把光线叫做投影线，把留下物体影子的屏幕叫做投影幕。
②投影的分类

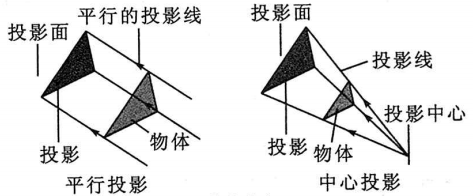

③中心投影与平行投影：
I、中心投影：一般地，我们把光由一点向外散射形成的投影称为中心投影；
性质：中心投影的投影线相交于一点；点光源距物体越近，投影形成的影子越
II、平行投影：我们把在一束平行光线照射下形成投影称为平行投影。
性质：
当图形中的直线或线段不平行于投影线时，平行投影都具有以下性质：
a、直线或线段的平行投影仍是直线或线段；
b、平行直线的平行投影是平行或重合的直线；
c、平行于投影面的线段，它的投影与这条线段平行且等长；
d、与投影面平行的平面图形，它的投影与这个图形全等；
在同一条直线或两条平行直线上，两条线段平行投影的大小比等于这两条线段长度的比。
④正投影与斜投影：投影线正对着（即垂直于）投影面，这种平行投影称为正投影；投影线不是正对着（即不垂直于）投影面，这种平行投影称为斜投影。
