算法的程序框图和算法的基本逻辑结构
1.程序框图

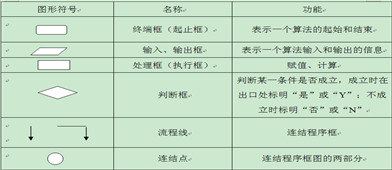

程序框图又称流程图，是一种用程序框、流程线及文字说明来表示算法的图形，下表给出了程序框、流程线和它们表示的功能。
2.算法的基本逻辑结构
（1）顺序结构:由若干个依次执行的步骤组成，是任何一个算法都离不开的基本结构。
（2）条件结构:在一个算法中，经常会遇到一些条件的判断，算法的流程根据条件是否成立有不同的流向。
（3）循环结构:在一些算法中，经常会出现从某处开始，按照一定的条件反复执行某些步骤的情况，这就是循环结构。
3.三种逻辑结构的框图表示
|
